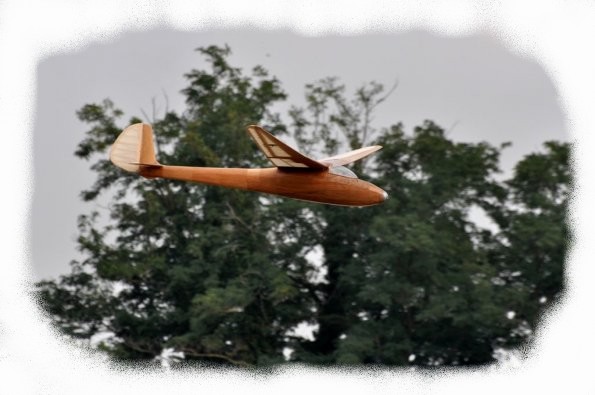

Weihe (primo volo 1938) di Pietro Castelvecchio


weihe 1938

Il modello Ŕ realizzato con la stessa tecnica del Fafnir, pertanto di seguito indico solamente i materiali e alcune particolaritÓ tecniche in modo schematico.

Struttura fusoliera:
Ordinate in compensato di betulla e pioppo, correnti in pino rosso, primo rivestimento in balsa e compensato pioppo.
Fibrato con 200 gr/mq sulla prima metÓ. Rivestimento finale in piallaccio di noce nazionale finito a cera d'api.
Freni tipo DFS in vetronite, ottone, compensato Piano di quota tutto mobile.
Piombo di centratura fuso in stampo con incorporato meccanismo di sgancio.

Struttura ali:
Centine in compensato betulla, pioppo, balsa. Longheroni in pino rosso. D-BOX in balsa rivestito con piallaccio di noce.
Velature in tessuto BEMBERG "tirato" con UHU HART diluita.



I dati essenziali del modello:

Apertura alare: mm. 5.200
Scala: 1:3,46
Peso: Gr. 10.500
Profilo: SN 80 (svergolatura 2░)


Progetto da trittico ricavato dai volumi di Martin Simons.
Utilizzati i programmi di Stefano Duranti in versione professional e precisamente:
PROFILI per disegno struttura alia
DEVFUS per disegno struttura fusoliera
DEVCAD per il disegno CAD
(Sono tre prodotti veramente buoni con un ottimo rapporto prezzo/prestazioni e di facile utilizzo.)

Per ulteriori info:  pcastelvecchio@alice.it
